HSG系列工程液壓缸（16Mpa）型號說明

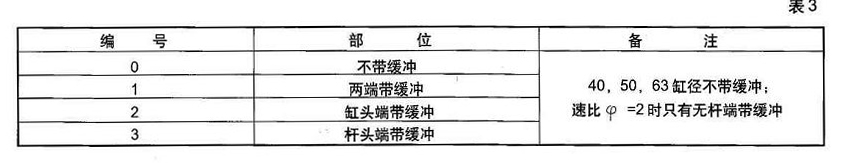

緩沖部位表

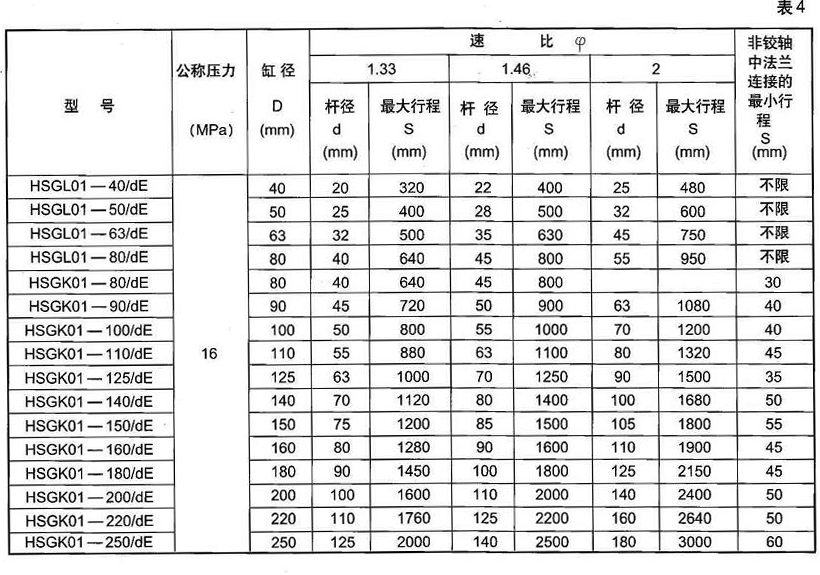

性能參數

注：

1、速比φ：系指活塞有效面積與活塞桿腔有效面積之比

2、最大行程原則上是：φ =1.33時，S=8D（缸徑）

φ =1.46時 S=10D（缸徑）

φ=2時，S=12D（缸徑）

用戶所需S>表內規定最大行程時，應通過對方協調解決。

鉸軸和中發法蘭連接的最小行程按表5、6、7、8選定。

外形及安裝尺寸

活塞桿端為外螺紋連接

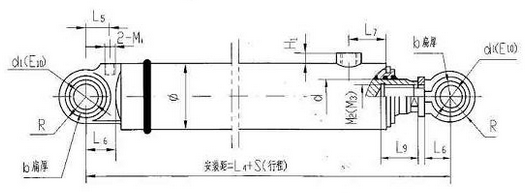

1、耳環連接

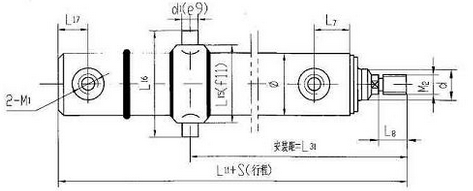

2、鉸軸連接

3、端部法蘭連接

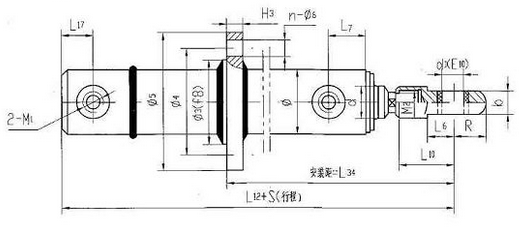

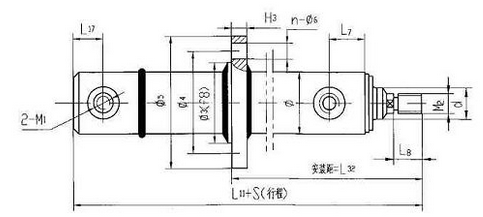

4、中部法蘭連接

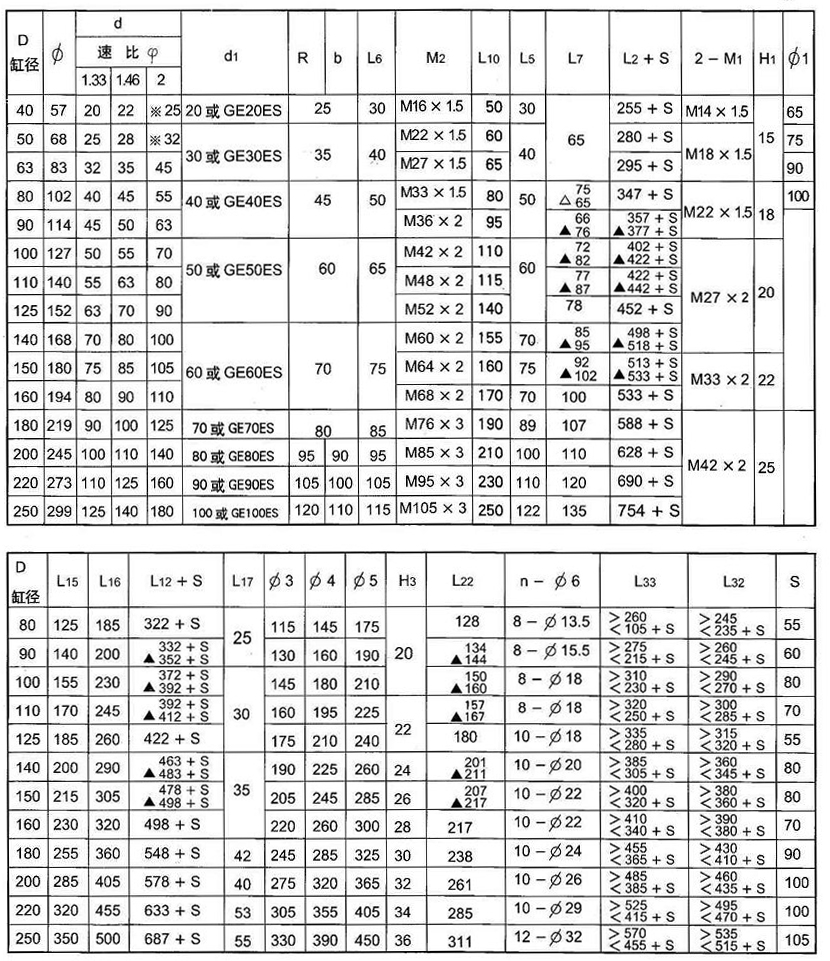

尺寸

注：1、帶▲者僅為速比φ=2時的連接尺寸

2、帶※者速比為1.7

3、帶△者僅為80缸卡鍵式尺寸

4、鉸軸和中法蘭連接的行程不得小于表中S值

2、活塞桿端為外螺紋桿頭耳環連接：

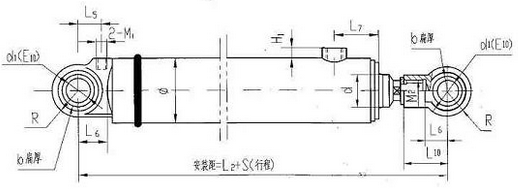

1、耳環連接

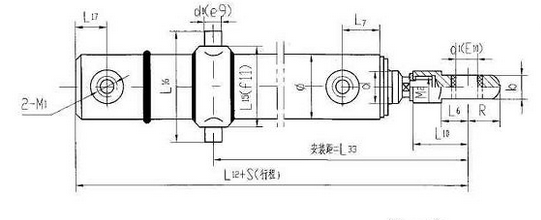

2、鉸軸連接

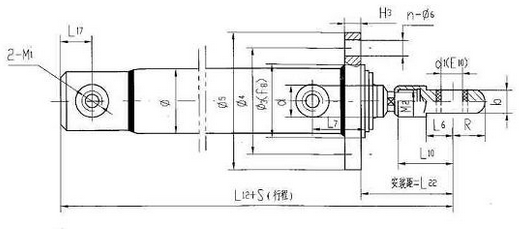

3、端部法蘭連接

4、中部法蘭連接

注：

1、帶▲者僅為速比φ=2時的連接尺寸

2、帶※者速比為1.7

3、帶△者僅為80缸卡鍵式尺寸

4、鉸軸和中法蘭連接的行程不得小于表中S值

RO系列圓形油壓缸 RO Series oil cylinder

標準ROB+CA型 單耳型

備注：

軸心加大或縮小時如為注明長度尺寸時，按照本公司規定自行加工。

RO40系列行超過500mm以上時，軸心牙加大為    M18×P1.5。

RO系列行程如超過1500mm以上時，活塞長度（PM）請參閱特性資料表。

AST為客戶指定之可調行程。

注：

1、M2用于速比φ=1.46和2；M3僅用于速比φ=1.33

2、帶▲者僅為速比φ=2時的連接尺寸

3、帶△者僅為80缸卡鍵式尺寸

4、鉸軸和中法蘭連接的行程不得小于表中S值

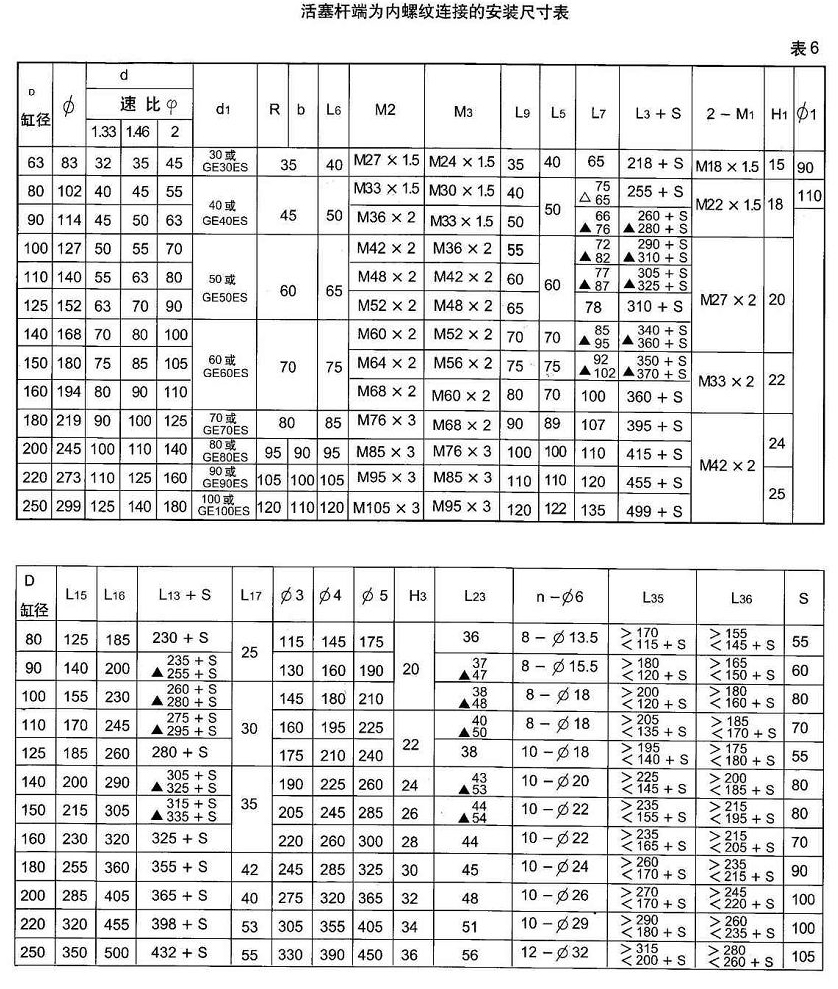

4、活塞桿端為內螺紋桿頭耳環連接：

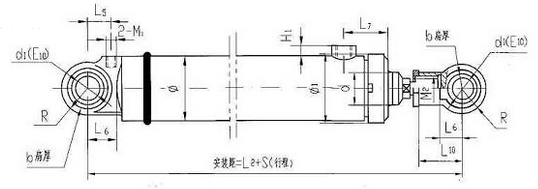

1、耳環連接

2、鉸軸連接

3、端部法蘭連接

4、中部法蘭連接

活塞桿端為內螺紋桿頭耳環連接

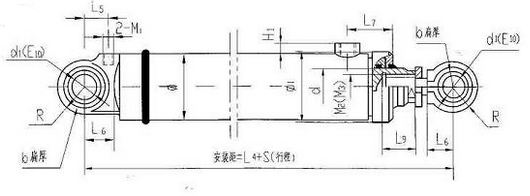

1、耳環連接

2、鉸軸連接

3、端部法蘭連接

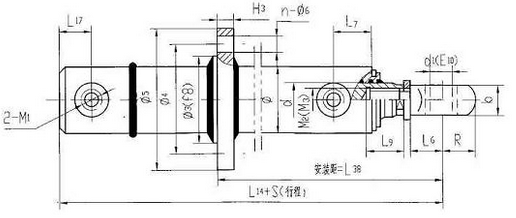

4、中部法蘭連接
