YG系列四拉桿液壓缸（14Mpa）

*本產品可與采用日本JISB8354-1992標準安裝形式及尺寸的油缸直接互相使用。

*結構緊湊而簡單，與其他同等壓力級油缸比體積小。

*安裝形式多樣而容易變換，易裝易拆。

*活塞桿鍍硬鉻，單邊鉻層厚度為0.03~0.05mm。

*廣泛應用于冶金，礦山，工程，輕化，紡織等機械。

*零件“三化”程度高，配件及維修方便。

圖形符號

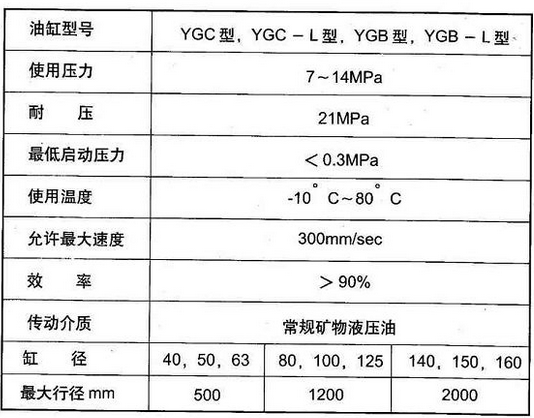

技術參數

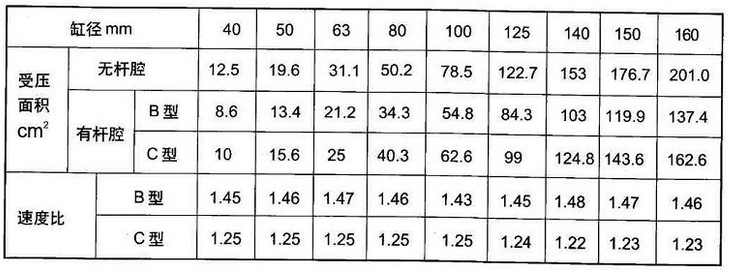

油壓缸有效受壓面積及速度比

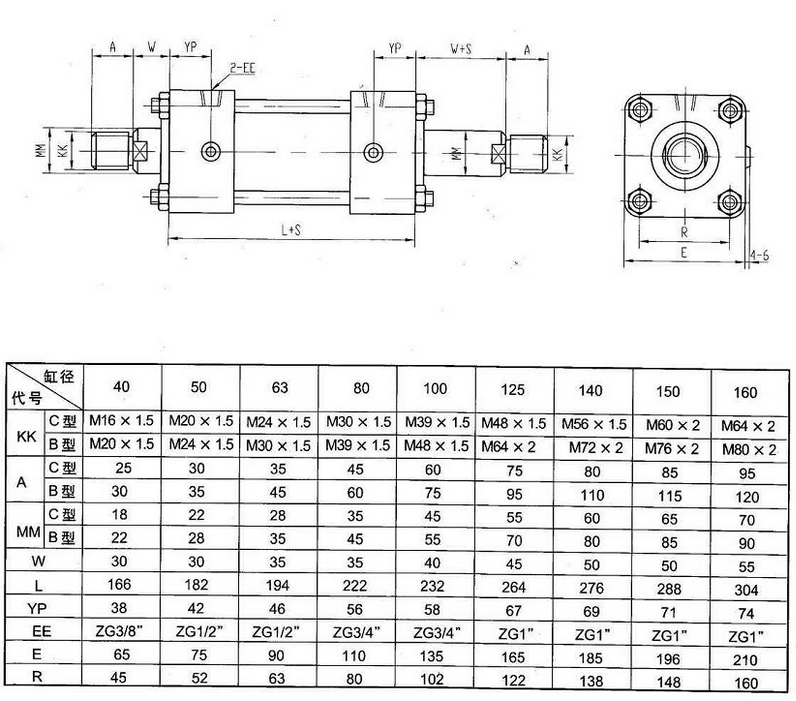

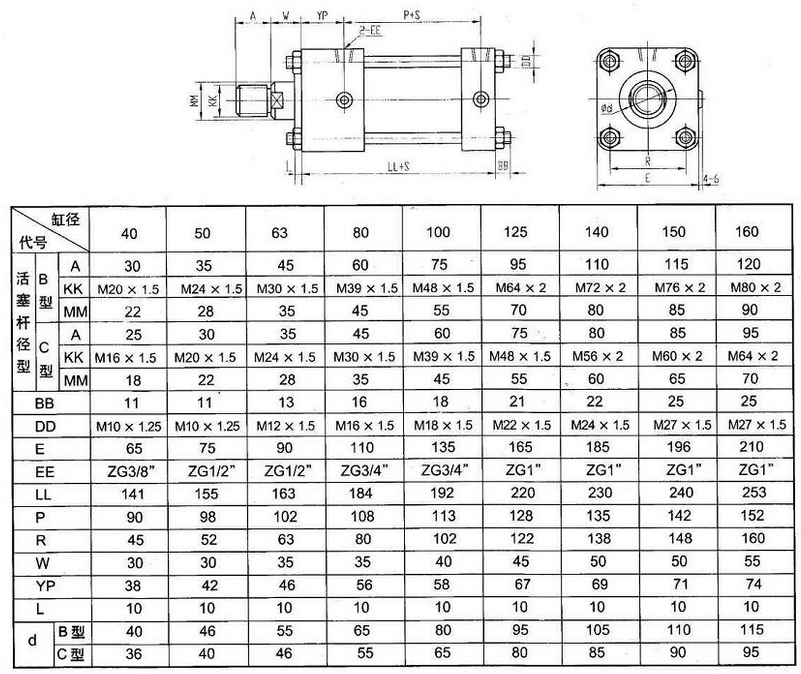

YGC，YGB基本型

S型（尾部單耳式）

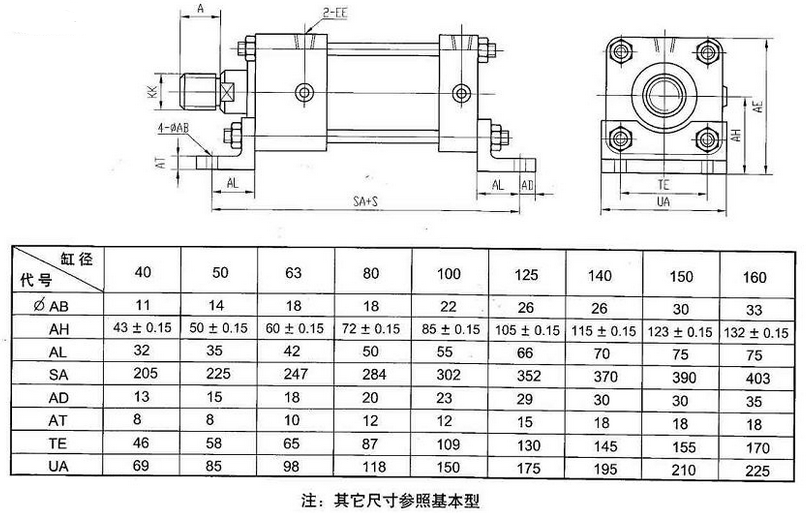

G型（腳架式）

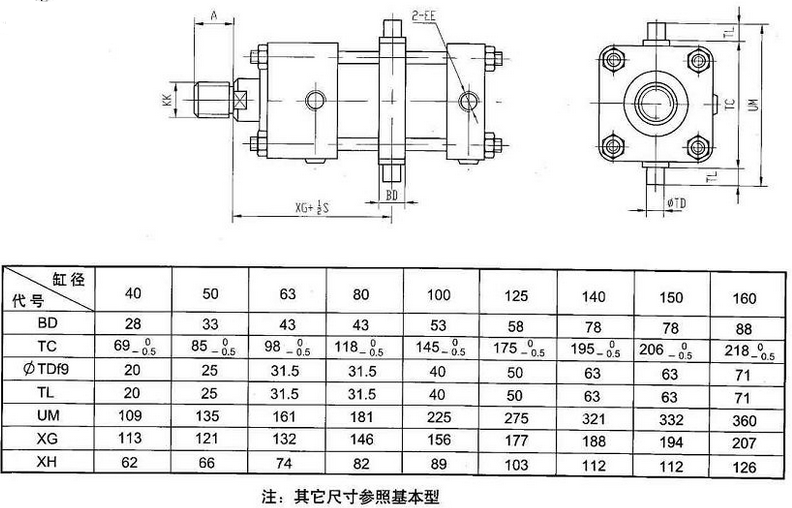

B型（擺軸式）

f型（前法蘭式）

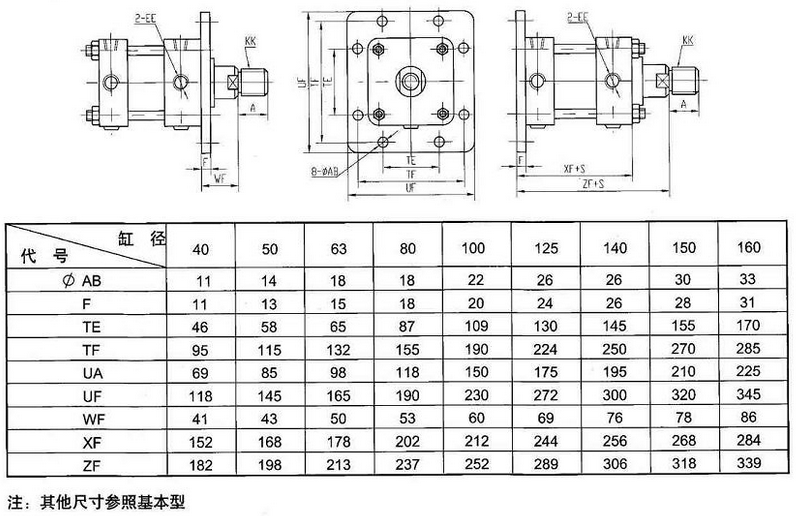

F型（后法蘭式）

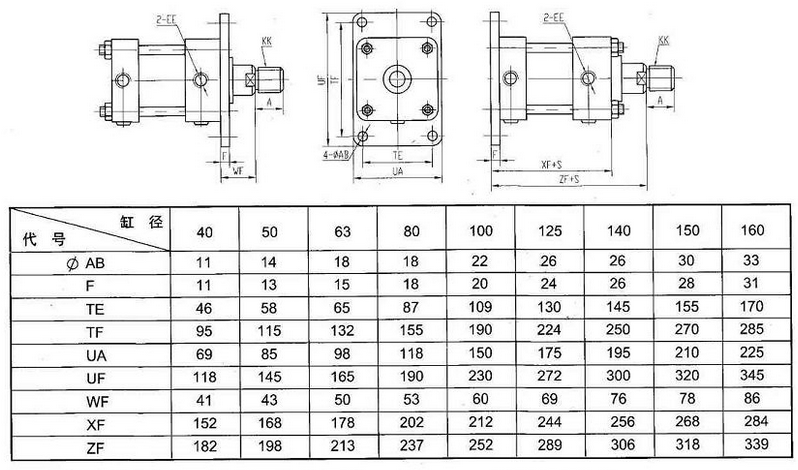

F1型（前法蘭式）

F1型（后法蘭式）

YGC-L.YGB-L基本型

訂貨說明

*用戶可根據負載大小選擇型號、缸徑。

*行程選擇，可在表中規定的范圍中任意選取。

*因用戶對行程要求不一，廠內無現貸，用戶必須提前訂貨。

*型號、規格標注：型號-缸徑×行程-安裝形式-□-注：標注W表示用進口密封圈，不標注W表示用國產密封圈。

例：YGC80×200-G，表示型號為YGC，缸徑為80mm，行程為200mm，安裝形式為G形（腳架式）的油缸。

YGC/YGD系列帶接近開關的油壓缸

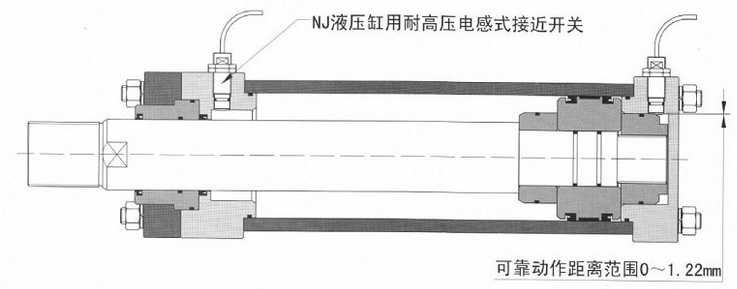

我公司可在YGC/YGD系列油壓缸的兩端極限位置上，設置抗高壓型電感式接近開關，裝置緊湊，安裝調整方便。這種接近開關可在液壓缸活塞運動到行程終點時發出電信號，一般總是與行程終端緩沖連合使用。電感式接近開關的工作原理是金屬元件進入由傳感器產生的磁感應范圍時，引起磁場的變化，從而改變傳感應的通/斷狀態。當緩沖柱塞接近傳感器時，便使電子開關工作。帶接近開關的油壓缸可在行程終端距離1~1.22mm之間調節。當油壓缸帶接近開關時，油壓缸的油口位置就不在正上方，而在右或右下方的位置，也可按客戶要求供貨。

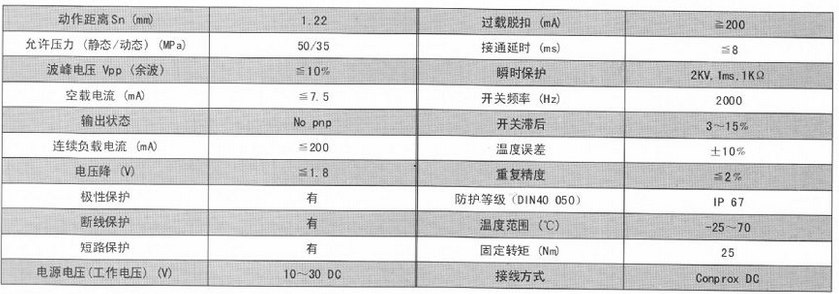

接近開關技術特性

內部結構圖

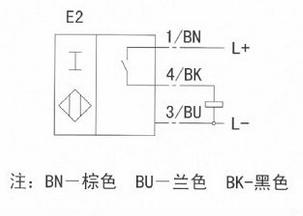

電氣連接圖
